案例:复杂算法下的随形加工:脱机处理加工程序

配置:三轴加工中心+FANUC

特点:测量结果输出到外部电脑,采用复杂的补偿算法对加工程序进行处理

实施方案

  1. 01.

    黄金手镯的特点是比较软,容易变形,在上面雕刻花纹的加工比较浅,容易因为手镯变形导致花纹不均匀;

  2. 02.

    先测量手镯曲面,测量数据导入专门开发的后处理软件;

  3. 03.

    再导入加工程序,选择测量方法,补偿算法,和一些机床参数设置后,可以生成新的加工程序;

  4. 04.

    新的加工程序再上载到机床,进行该手镯的加工。

案例图片

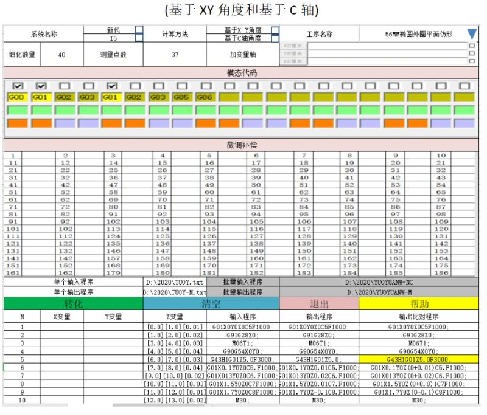

  • 图 1-1
