NC-Link连接与测试

在机械加工领域，NC-LINK（或与数控系统相关的联网技术）通常是指一种用于连接、管理和优化数控机床（CNC）的通信或集成系统。其核心作用是实现数控设备与计算机、网络或其他工业系统的互联互通，从而提升加工效率、监控能力和智能化水平。

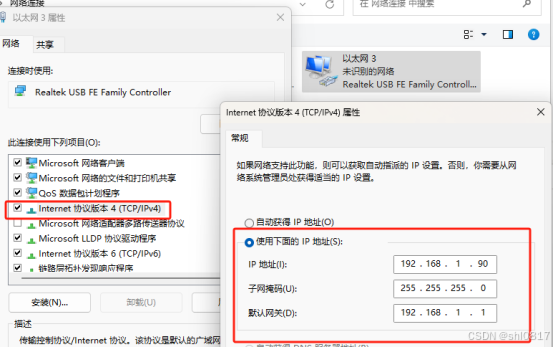

01 将本地地址改为192.168.1.90

02 下载EMQX

  1. 2.1

    第一种方式下载：emqx官网- 版本下载：https://www.emqx.com/zh/downloads/broker
    选择合适的版本下载：选择windows系统的安装包

  2. 2.2

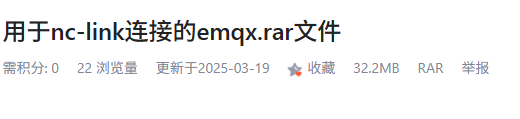

    第二种方式下载：csdn下载https://download.csdn.net/download/m0_62032868/90494898?spm=1001.2014.3001.5503

03 启动EMQX

  1. 3.1

    将EMQX压缩表解压到一个根目录下

  2. 3.2

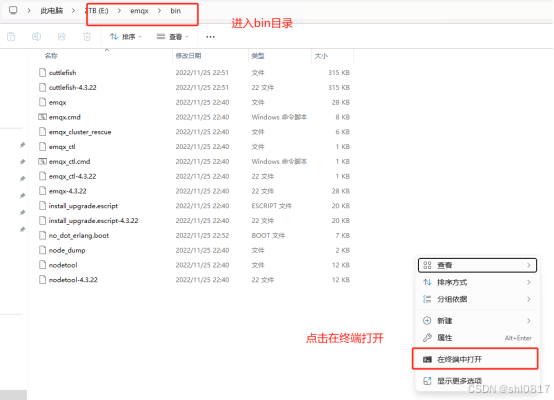

    打来解压好的文件夹找到bin目录并打开，点击鼠标右键，找到在终端中打开，点击进入。

  3. 3.3

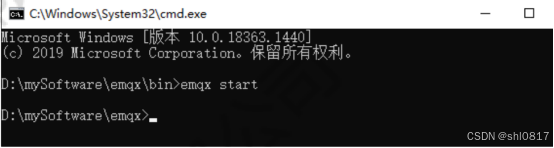

    在命令行输入“./emqx start”或“emqx start”,即可启动MQTT服务器，如下图所示。

  4. 3.4

    查看服务是否启动 emqx_ctl start,若如图下图所示表明 emqx 未成功启动

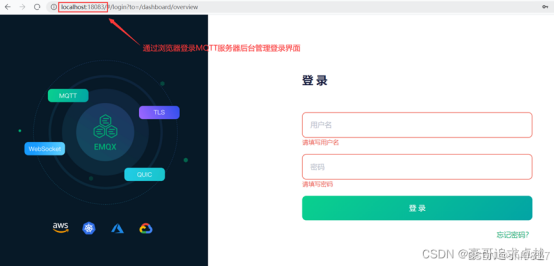

04 进入MQTT服务器后端界面

  1. 注：这步可暂时跳过，如果后续步骤做完发现不能与机床成功连接，则在服务器后端开启http服务。
  2. 4.1

    打来解压好的文件夹找到bin目录并打开，点击鼠标右键，找到在终端中打开，点击进入。

  3. 4.2

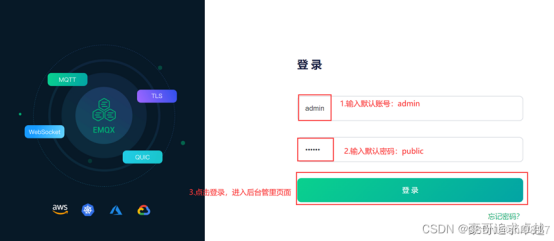

    输入默认账号和默认密码，登录服务器后台管里界面，输入默认账号为“admin”，默认密码为“public”，然后点击登录按钮，进入MQTT服务器后台管里界面。

  4. 4.3

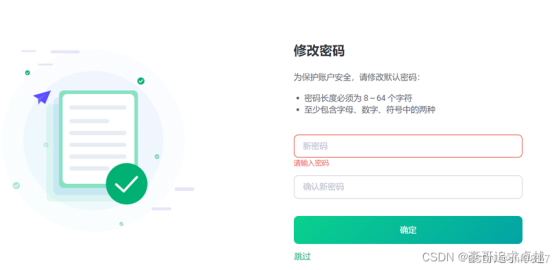

    如果第一次使用，会提示“为了保护账户安全，请修改默认密码”，如下图所示，你可以选择“跳过”，或者修改密码，然后进入系统开通http服务。

05 下载API-Server_SDK

  1. 下载链接：csdn下载
    https://download.csdn.net/download/m0_62032868/90494896?spm=1001.2014.3001.5503

06 启动 API Server 服务

  1. 6.1

    将API-Server_SDK压缩包解压到根目录。

  2. 6.2

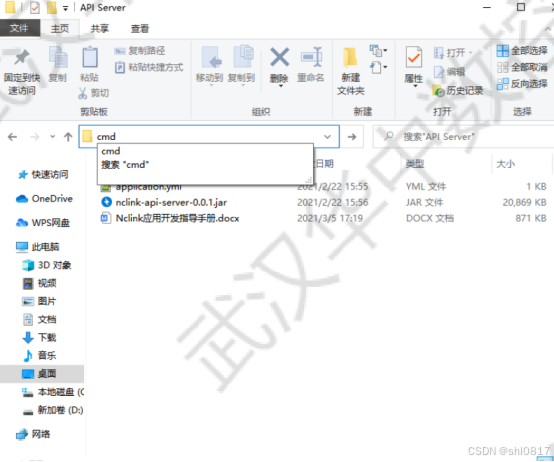

    在 API Server 所在路径下打开命令行模式，执行 java -jar nclink-api-server-0.3.10.jar - spring.config.location=./application.yml，启动后可在 Dashboard 中查看服务的相关信息。

  3. 6.3

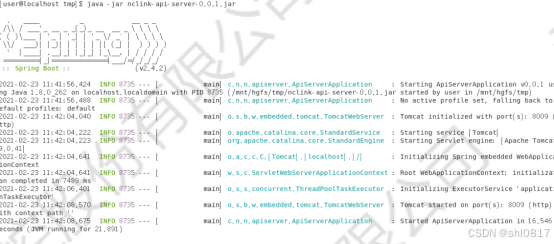

    如下图所示表示 API Server 启动成功。

07 机床设置

  1. 7.1

    将机床上的ip地址和端口改为与电脑的一致，机床内的nclink.cfg的内容也需要修改

  2. 7.2

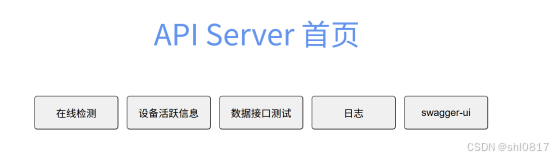

    使用在线启动 API Server 后，在浏览器地址栏输入 http://localhost:19001/，即可跳转到图所示页面，该页面为 API Server 的首页，首页中有 4 个模块，分别是在线测试模块、设备活跃信息模块、接口测试模块、日志模块。

  3. 7.3

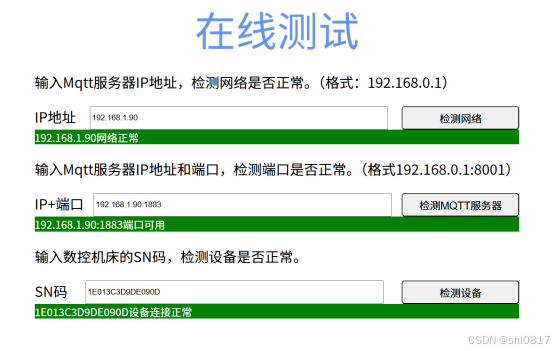

    进入在线检测模块测试连接是否正常。
